このページでは、第4級アマチュア無線技士の無線工学から「基礎工学」に関する模擬問題を35問まとめています。
オームの法則、合成抵抗、コンデンサ、コイル、共振回路、トランジスタ、半導体素子など、4アマで出やすい内容を確認できます。
まずは答えを見ずに解き、間違えた問題だけ繰り返し復習してください。
模擬問題集（無線工学：基礎工学）全35問

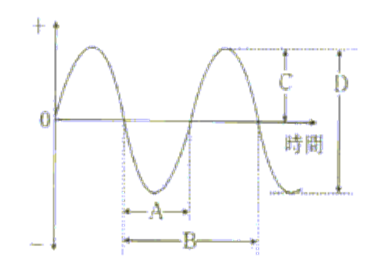

図に示す正弦波交流において、周期と振幅との組合せで、正しいのはどれか
周期ー振幅
①AーC
②BーD
③BーC
④AーD
解：③

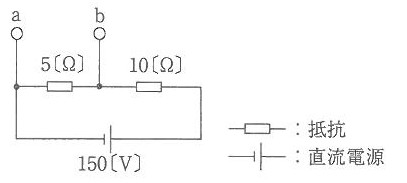

図に示す回路において、端子ab間の電圧の値で正しいのはどれか
①150V
②100V
③75V
④50V
解：④50V 直流は電流が同じ、並列は電圧が同じ 150×1/3=50V

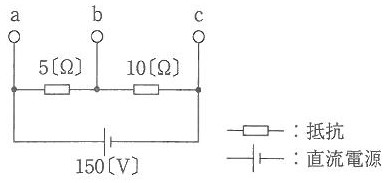

図に示す回路において、端子bc間の電圧の値で正しいのはどれか
①150V
②100V
③75V
④50V
解：②100V 直流は電流が同じ、並列は電圧が同じ 150×2/3=100V
図に示す回路において、端子ab間の合成抵抗の値で正しいのはどれか
①10Ω
②5Ω
③20Ω
④15Ω
解：③10Ω 直列部分と並列部分に分けて計算します。並列抵抗は「積÷和」で求めます。
図に示す回路において、端子ab間の合成抵抗の値で正しいのはどれか
①25Ω
②45Ω
③10Ω
④15Ω
解：④15Ω 計算はめんどくさいので問題を覚えちゃいましょう

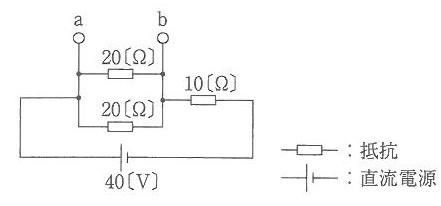

図に示す回路において、端子ab間の電圧の値で正しいのはどれか
①20V
②40V
③10V
④30V
解：① 40×1/2=20V
図に示すように、磁極の間に置いた導体に紙面の裏から表の方向に向かって電流が流れた時、磁力線の方向と導体の受ける力の方向との組み合わせで正しいのはどれか
①磁力線の方向→ 力の方向↓
②磁力線の方向← 力の方向↓
③磁力線の方向← 力の方向↑
④磁力線の方向→ 力の方向↑
解：③
図に示すように、磁極の間に置いた導体に紙面の裏から表の方向に向かって電流が流れた時、磁力線の方向と導体の受ける力の方向との組み合わせで正しいのはどれか
①磁力線の方向→ 力の方向↓
②磁力線の方向← 力の方向↓
③磁力線の方向← 力の方向↑
④磁力線の方向→ 力の方向↑
解：③
電磁石のコイルの巻き方向及び電池の極性を図に示すとおりにしたとき、電磁石の両端a及びbの極性の組み合わせで正しいのは次のうちどれか
①aS bN
②aS bS
③aN bS
④aN bN
解：① 右ねじの法則

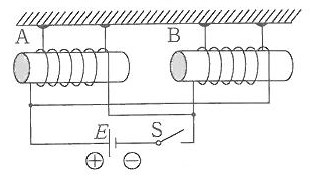

図に示すように２本の軟鉄棒（AとB）にそれぞれコイルを巻き、2個が直線状になるように吊るしてスイッチSを閉じると、AとBはどのようになるか
①互いに反発しあう
②互いに引き付けあう
③ひきつけ合ったり離れたりする
④特に変化しない
解：① 右ねじの法則
高圧電気の絶縁に使われるものは次のうちどれか。
①磁器
②アルミニウム
③ゲルマニウム
④亜鉛
解：①
図に示す並列共振回路において、インピーダンスをZ、電流をiとしたとき、共振時にこれらの値はどのようになるか。
①Z最大 i最大
②Z最大 i最小
③Z最小 i最大
④Z最小 i最小
解：② 抵抗が大きくなれば、電流は小さくなる
図に示す並列共振回路において、インピーダンスをZ、電流をiとしたとき、共振時にこれらの値はどのようになるか。
①Z最大 i最大
②Z最大 i最小
③Z最小 i最大
④Z最小 i最小
解：② 抵抗が大きくなれば、電流は小さくなる
電界効果トランジスタ（FET）の電極と、一般の接合形トランジスタの電極との組み合わせで、その働きが対応しているのはどれか
①ドレイン エミッタ
②ドレイン ベース
③ソース ベース
④ソース エミッタ
解：④ 下記図で覚えましょう
図に示すNPN形トランジスタの図記号において、電極aの名称は次のうちどれか
①エミッタ
②ゲート
③ベース
④コレクタ
解：④ 下記図で覚えましょう
図に示す回路において、電圧Eを4倍にすると、抵抗Rに消費される電力は、元の値の何倍になるか
①4倍
②16倍
③8倍
④2倍
解：② 電力は P=V²/R で求めます。抵抗Rが同じなら、電圧を4倍にすると電力は4²=16倍になります。
図に示す回路において、抵抗Rを2倍にすると、回路に流れる電流は元の値の何倍になるか
①1/2倍
②2倍
③4倍
④1倍
解：① V=IR（電圧＝電流×抵抗）
図に示す回路において、抵抗Rを1/2倍にすると、回路に流れる電流は元の値の何倍になるか
①1/2倍
②2倍
③4倍
④1倍
解：② V=IR（電圧＝電流×抵抗）
図に示す回路に流れる電流iの値で最も近いのは、次のうちどれか。
①300mA
②30mA
③0.3mA
④3mA
解：② V=IR（電圧＝電流×抵抗） 100=i×3000
図に示す回路において、コンデンサのリアクタンスで最も近いのは、次のうちどれか。
①300mΩ
②350Ω
③35Ω
④18Ω
解：③
次の組み合わせは、コイル及びコンデンサのリアクタンスと周波数の比例関係を示すものである。正しいのはどれか。
①コイル正比例 コンデンサ反比例
②コイル正比例 コンデンサ正比例
③コイル反比例 コンデンサ反比例
④コイル反比例 コンデンサ正比例
解：①
４Ωの抵抗に直流電流を加えたところ、100Wの電力が消費された。抵抗に加えられた電圧の値で、正しいのは次のうちどれか。
①0.2V
②5V
③20V
④400V
解：③P=I²Rより、100=I²×4。I=5Aなので、V=IR=5×4=20V。
図に示す回路において、端子ab間の合成静電容量の値で正しいのはどれか
①30μF
②10μF
③20μF
④15μF
解：④
並列は足し算、直列は積/和で計算
並列10＋20=30μF、30×30/30+30=15μF
図に示す回路において、端子ab間の合成静電容量の値で正しいのはどれか
①30μF
②12μF
③50μF
④10μF
解：③
並列は足し算、直列は積/和で計算
20＋30＝50μF
図に示す電界効果トランジスタ（FET）の図記号において、電極aの名称はどれか
①ゲート
②コレクタ
③ドレイン
④ソース
解：①
次の記述で誤っているのはどれか
①コンデンサの静電容量が大きくなるほど、交流電流は流れにくくなる
②導線の断面積が小さくなるほど、交流電流は流れにくくなる
③導線の抵抗が大きくなるほど、交流電流は流れにくくなる
④コイルのインダクタンスが大きくなるほど、交流電流は流れにくくなる
解：①
次のうち、単位としてオームΩを用いるのはどれか
①静電容量
②コンダクタンス
③リアクタンス
④インダクタンス
解：③
インダクタンスの単位を表すものは、次のうちどれか
①ヘンリーH
②オームΩ
③ファラドF
④アンペアA
解：①
図の記号であらわされる半導体素子の名称はどれか
①発光ダイオード
②トンネルダイオード
③バラクタダイオード
④フォトダイオード
解：①
コイルの中に磁性体を入れると、その自己インダクタンスはどうなるか
①大きくなる
②不安定となる
③変わらない
④小さくなる
解：①
コイルに電流を流すとコイル周囲に磁界が発生する。この磁界を強くする方法で誤っているのはどれか。
①コイルの中に軟鉄心を入れる
②コイルの断面積を大きくする
③コイルに流れる電流を大きくする
④コイルの巻き数を多くする
解：②
最大値が140Vの正弦波交流電流の実効値で最も近いのはどれか
①280V
②100V
③200V
④70V
解：②
電圧、電流及び抵抗の関係を表す式で正しいのは次のうちどれか
①電流＝抵抗/電圧
②電圧＝電流/抵抗
③電圧=抵抗/電流
④電流=電圧/抵抗
解：④
半導体を用いた電子部品の温度が上昇すると、その部品の動作にどのような変化が起きるか
①半導体の抵抗が増加し、電流が減少する
②半導体の抵抗が増加し、電流が増加する
③半導体の抵抗が減少し、電流が減少する
④半導体の抵抗が減少し、電流が増加する
解：④
直流電源100Vで動作する、消費電力500Wの負荷抵抗の値で正しいのは次のうちどれか
①5Ω
②20Ω
③25Ω
④50Ω
解：②
