このページでは、第4級アマチュア無線技士の無線工学から「受信機」に関する模擬問題を39問まとめています。
スーパーヘテロダイン受信機、AGC回路、スケルチ回路、クラリファイヤ、周波数弁別器など、4アマで出やすい内容を中心に確認できます。
まずは答えを見ずに解き、間違えた問題だけ繰り返し復習してください。
模擬問題集（無線工学：受信機）全39問

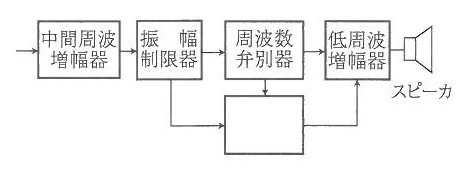

図は、FM（F3E）受信器の構成の一部を示したものである。空欄の部分に入れるべき名称で正しいのは次のうちどれか
①緩衝増幅器
②周波数弁別器
③プロダクト検波器
④周波数逓倍器
解：②

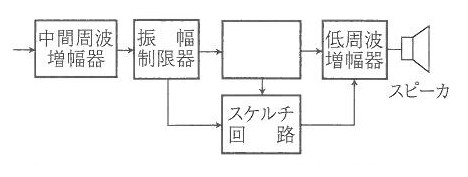

図は、FM（F3E）受信器の構成の一部を示したものである。空欄の部分に入れるべき名称で正しいのは次のうちどれか
①定電圧回路
②スケルチ回路
③局部発振器
④ AGC回路
解：②

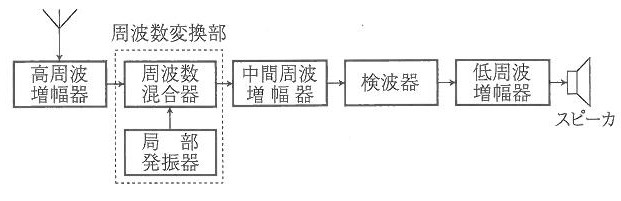

図は、スーパーヘテロダイン受信機の構成図である。音声信号を取り出す働きをするところは次のうちどれか
①検波器
②中間周波増幅器
③周波数混合器
④高周波増幅部
解：①

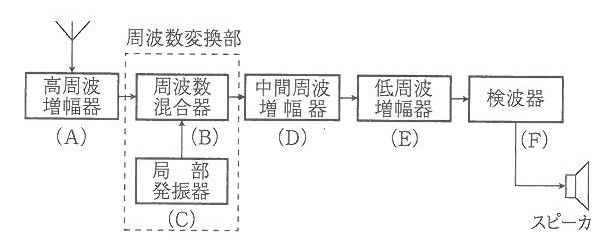

図に示すDSB（A3E）スーパーヘテロダイン受信機の構成には誤った部分がある。これを正すにはどうすればよいか
① BとCを入れ替える
② EとFを入れ替える
③ AとDを入れ替える
④ DとFを入れ替える
解：②
図に示すDSB（A3E）スーパーヘテロダイン受信機の構成には誤った部分がある。これを正すにはどうすればよいか
① BとCを入れ替える
② EとFを入れ替える
③ AとDを入れ替える
④ DとFを入れ替える
解：②

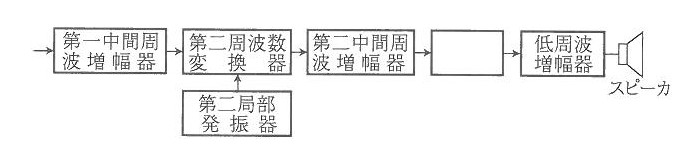

図に示すDSB（A3E）ダブルスーパーヘテロダイン受信機の構成の一部を示したものである。空欄の部分に入れるべきものは、次のうちどれか
① 周波数弁別器
② 振幅制限
③ 検波器
④ 緩衝増幅器
解：③

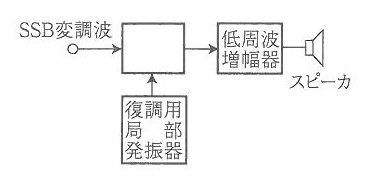

SSB受信機（J3E）において、変調波から音声信号を得るため空欄の部分に用いるものは次のうちどれか
①帯域フィルタ
②クラリファイヤ（またはRIT）
③検波器
④中間周波増幅器
解：③

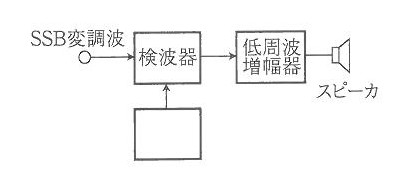

SSB受信機（J3E）において、SSB変調波から音声信号を得るためには、図の空欄の部分に何を設ければよいか
①復調用局部発振器
②クラリファイヤ（またはRIT）
③検波器
④スケルチ
解：②
無線受信機のスピーカーから大きな雑音が出ている時、これが外来雑音によるものかどうかを確かめるにはどうすればいいか
①アースを外し受信機の同調ずらす
②アンテナ端子とアース端子間を導線でつなぐ
③アンテナ端子とアース端子間を高抵抗でつなぐ
④アンテナを外し新しい別のアンテナと交換する
解：②
次の記述の「」内に入れるべき字句の組み合わせで、正しいのはどれか
周波数弁別器は、「A」の変化から信号波を取り出す回路であり、主としてFM波の「B」に用いられる
①A:振幅 B：復調
②A:振幅 B：変調
③A:周波数 B：復調
④A:周波数 B：変調
解：③
次の記述の「」内に入れるべき字句の組み合わせで、正しいのはどれか
フェージングなどにより受信電波が時間とともに変化する場合、電波が強くなった時には受信機の利得を「A」、また、電波が弱くなった時には利得を「B」て、受信機の出力を一定に保つ働きをする回路を「C」という
①A：上げ B：下げ C：AGC回路
②A：下げ B：上げ C：AFC回路
③A：上げ B：下げ C：AFC回路
④A：下げ B：上げ C：AGC回路
解：④
次の記述の「」内に入れるべき字句の組み合わせで、正しいのはどれか
周波数弁別器は、「A」の変化を「B」の変化に変換する回路であり、主としてFM波の「C」に用いられる
①A:周波数 B：振幅 C：復調
②A:周波数 B：振幅 C：変調
③A:振幅 B：周波数 C：復調
④A:振幅 B：周波数 C：変調
解：①
次の文の「」内に当てはまる字句の組み合わせは、下記のうちどれか
シングルスーパーヘテロダイン受信機において「A」設けると、周波数変換部で発生する雑音の影響が少なくなるため「B」が改善される
①A：高周波増幅部 B：選択度
②A：高周波増幅部 B：信号対雑音比
③A：周波数変換部 B：選択度
④A：中間周波増幅部 B：信号対雑音比
解：②
スーパヘテロダイン受信機に直線検波器が用いられる理由で、誤っているのはどれか
① 大きな中間周波出力電圧が検波器に加わるから
②入力が小さくても大きな検波出力が取り出せるから
③忠実度を良くすることができるから
④ 大きな入力に対してひずみが少ないから
解：②
スーパヘテロダイン受信機において、近接周波数による混信を軽減する方法で最も効果的なのは次のうちどれか
①局部発振器に水晶発振回路を用いる
②高周波増幅器の利得を下げる
③ AGC回路を断（OFF）にする
④ 中間周波増幅部に適切な特性の帯域フィルタ（BPF）を用いる
解：④
スーパヘテロダイン受信機において、中間周波変成器（IFT）の調整が崩れ、帯域幅が広がるとどうなるか
①出力の信号対雑音比がよくなる
②近接周波数による混信を受けやすくなる
③ 強い電波を受信しにくくなる
④ 周波数選度がよくなる
解：②
スーパヘテロダイン受信機に高周波増幅部がついている場合の利点で、誤っているのはどれか
①感度が良くなる
②信号対雑音比がよくなる
③映像周波数混信が減る
④局部発振器の出力が空中線から放射されやすい
解：④
スーパヘテロダインの受信機周波数変換部の作用は次のうちどれか
①音声周波数を中間周波数に変える
②受信周波数を音声周波数に変える
③ 中間周波数を音声周波数に変える
④ 受信周波数を中間周波数に変える
解：④
スーパヘテロダインの受信機の局部発振器に必要とされる条件は、次のうちどれか
①発振周波数が受信周波数より低いこと
②発振出力が変化できること
③スプリアス成分が少ないこと
④水晶発振器であること
解：③
スーパヘテロダインの受信機において映像混信を軽減する方法で誤っているのは次のうちどれか
①アンテナ回路にウェーブトラップを挿入する
②中間周波数を高くする
③中間周波増幅部の利得を下げる
④高周波増幅部の選択度を高くする
解：③
スーパヘテロダイン受信機の特徴で誤っているのは、次のうちどれか
①イメージ（映像）周波数混信を受けることがある
②受信周波数を変えないでそのまま増幅している
③選択度を極めて高くすることができる
④受信周波数を中間周波数に変換している
解：②
受信機で映像周波数に対する選択度を上げるのに最も重要な役割をするものは、次のうちどれか
①中間周波増幅器
②高周波増幅器
③周波数混合器
④低周波増幅器
解：②
受信機の中間周波増幅器では一般にどのような周波数成分が増幅されるか
①入力信号周波数成分
②入力信号周波数と局部発振周波数の和の周波数成分
③局部発振周波数成分
④入力信号周波数と局部発振周波数の差の周波数成分
解：④
受信機のSメーターが指示するものは次のうちどれか
①電源の一次電圧
②電源の出力電圧
③局部発振器の出力電波
④検波電流
解：④
受信機で近接周波数に対する選択度を上げるのに、最も重要な役割をするものは、次のうちどれか
①低周波増幅器
②中間周波増幅器
③高周波増幅器
④周波数混合器
解：②
受信機にAGC回路を設ける理由は次のうちどれか
①選択度を良くする
②映像周波数混信を少なくする
③フェージングの影響を少なくする
④増幅を大きくする
解：③
SSB（J3E）受信機において受信周波数がずれてスピーカーから聞こえる音声がひずんできた場合は、どのようにすればいいか
①音量調整器を回して音量を大きくする
②クラリファイヤ（またはRIT）を調整し直す
③ AGC回路を断（OFF）にする
④帯域フィルタの通過帯域幅を狭くする
解：②
SSB（J3E）受信機においてクラリファイヤ（またはRIT）を設ける目的はどれか
①受信雑音を軽減する
②受信信号の明瞭度を良くする
③ 受信強度の変動を防止する
④受信周波数目盛を構成する
解：②
SSB（J3E）受信機において、受信信号の明瞭度を良くするために調整するのは次のうちどれか
①音量調整
②クラリファイヤ（またはRIT）
③ AGC
④IDC
解：②
SSB（J3E）受信機で、構成上不要なものはどれか
①スピーチクリッパ
②クラリファイヤ（またはRIT）
③AGC
④局部発振器
解：①

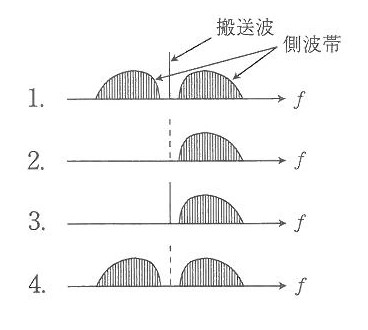

SSB（J3E）電波の周波数成分を表した図はどれか。ただし点線は搬送波成分がないことを示す
①１
②２
③３
④４
解：②
受信入力が変動すると出力が不安定となる。この出力を一定に保つための働きをする回路はどれか
①クラリファイア回路（RIT回路）
②IDC回路
③AGC回路
④スケルチ回路
解：③
受信電波の強さが変動しても受信出力を一定にする働きをするものは何と呼ばれるか
①BFO
②IDC
③AGC
④AFC
解：③
次の記述はF3（F3E）受信機の周波数弁別器の働きについて述べたものである。正しいのはどれか
①受信電波がなくなったときに生じる大きな雑音を消す
②受信電波の周波数の変化から信号波を取り出す
③受信電波の振幅を一定にして振幅変調成分を取り除く
④近接周波数による混信を除去する
解：②
次の記述はＦＭ（F3E）受信機のどの回路について述べたものか
この回路は受信電波がない時に復調出力に現れる雑音電圧を利用して、低周波増幅回路の動作を止めて、耳障りな雑音がスピーカーから出るのを防ぐものである
①周波数弁別回路
②スケルチ回路
③振幅制限回路
④AFC回路
解：②
次の記述はＦＭ（F3E）受信機のスケルチ回路について述べたものである。正しいものはどれか
①受信電波の近接周波数による混信を除去する回路
②受信電波がないときにでる、大きな雑音を消す回路
③受信電波の周波数成分を振幅の変化に直し、信号を取り出す回路
④受信電波の振幅を一定にして、振幅変調成分を取り除く回路
解：②
ＦＭ（F3E）受信機の振幅制限器の働きについて述べているのは次のうちどれか
①受信電波の振幅を一定にして、振幅変調成分を取り除く
②受信電波の周波数の変化を振幅の変化に直し、信号を取り出す
③選択度を良くし、近接周波数による混信を除去する
④受信電波がなくなったときに生じる大きな雑音を消す
解：①
ＦＭ（F3E）受信機において復調器として用いられるのは次のうちどれか
①二乗検波器
②周波数弁別器
③ヘテロダイン検波器
④プロダクト検波器
解：②
クラリファイヤ（またはRIT）の動作で正しいのはどれか
①高周波増幅器の同調周波数を変化させる
②低周波増幅器の出力を変化させる
③局部発振器の発振周波数を変化させる
④検波器の出力を変化させる
解：③
