このページでは、第4級アマチュア無線技士の無線工学から「アンテナ」に関する模擬問題を26問まとめています。
八木アンテナ、半波長ダイポールアンテナ、ブラウンアンテナ、給電線、波長と周波数の計算など、4アマで出やすい内容を確認できます。
まずは答えを見ずに解き、間違えた問題だけ繰り返し復習してください。
模擬問題集（無線工学：アンテナ）全26問
アンテナから電波を放射するのに役立っていると考えられる抵抗は次のうちどれか
①導体抵抗
②接地抵抗
③放射抵抗
④漏れ抵抗
解：③
通常、水平面内の指向性が図のようになるアンテナは次のうちどれか。ただし点Pはアンテナの位置を示す
①ホイップアンテナ
②水平半波長ダイポールアンテナ
③垂直半波長ダイポールアンテナ
④ブラウン（グランドプレーン）アンテナ
解：②
水平面内の指向性が図のようになるアンテナは次のうちどれか。ただし点Pはアンテナの位置を示す
①パラボナアンテナ
②水平半波長ダイポールアンテナ
③垂直半波長ダイポールアンテナ
④ブラウン（グランドプレーン）アンテナ
解：③
水平面内の指向性が図のようになるアンテナは次のうちどれか。ただし点Pはアンテナの位置を示す
①八木アンテナ
②水平半波長ダイポールアンテナ
③スリーブアンテナ
④ホイップアンテナ
解：①
陸上を移動する無線局が通常の通信で使用するアンテナの指向特性は、次のうちどれが適しているか
①垂直面内で指向性を持つこと
②水平面内で全方向性（無指向性）なこと
③水平面内で指向性を持つこと
④垂直面内で全方向性（無指向性）なこと
解：②
八木アンテナをスタック（積み重ね）に接続する場合があるがこの目的はなにか
①固有波長を短くするため
②指向性を鋭くするため
③指向性を広くするため
④固有波長を長くするため
解：②
21MHz用ブラウンアンテナ（グランドプレーンアンテナ）の放射エレメントの長さは、ほぼいくらか
①3.6m
②14.3m
③7.2m
④1.8m
解：①
波長は 300 ÷ 21 ≒ 14.3m。ブラウンアンテナの放射エレメントは約1/4波長なので、14.3 ÷ 4 ≒ 3.6m
八木アンテナにおいて給電線はどの素子に繋げばよいか
①導波器
②反射器
③放射器
④全ての素子
解：③
八木アンテナの導波器の素子数が増えた場合アンテナの性能はどうなるか
①電波の通達距離が短くなる
②放射抵抗が高くなる
③指向性が広がる
④利得が上がる
解：④
八木アンテナの導波器がなくなった場合、アンテナの性能はどうなるか
①電波が放射されなくなる
②指向方向が逆転する
③全方向性（無指向性）になる
④指向性が広がる
解：④

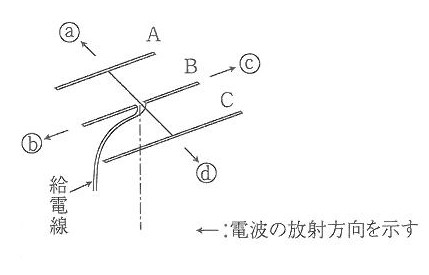

図に示す八木アンテナの放射器はどれか
①B
②A
③C
④D
解：③
八木アンテナは短いほうから導波器＜放射器＜反射器。給電線は放射器に繋ぐ
図に示した八木アンテナにおいて最も強く電波を放射するのはどの方向か。
①a
②b
③c
④d
解：①
八木アンテナは短いほうから導波器＜放射器＜反射器。給電線は放射器に繋ぐ
図は三素子八木アンテナの構造を示したものである。各素子の名称の組み合わせで正しいのは、次のうちどれか
①A反射器 B導波器 C放射器
②A導波器 B反射器 C放射器
③A反射器 B放射器 C導波器
④A導波器 B放射器 C反射器
解：④
八木アンテナは短いほうから導波器＜放射器＜反射器。給電線は放射器に繋ぐ
図に示す半波長ダイポールアンテナの給電点インピーダンスはほぼいくらか
①36Ω
②75Ω
③150Ω
④300Ω
解：②
半波長ダイポールアンテナの給電点インピーダンスは、およそ75Ωとして覚えます。
半波長ダイポールアンテナを使用して電波を放射したとき、アンテナ電流の値が0.2Aであったこのときの放射電力の値として、最も近いのはどれか。ただし熱損失となるアンテナ導体の抵抗分は無視するものとする
①3.5W
②2W
③3W
④4.8W
解：③
半波長ダイポールアンテナの放射電力を10Wにするためのアンテナ電流の値として、最も近いのはどれか。ただし熱損失となるアンテナ導体の抵抗分は無視するものとする
①3.7A
②0.37A
③1.4A
④0.18A
解：②
7MHz用の半波長ダイポールアンテナの長さはほぼいくらか
①43m
②11m
③21m
④5m
解：③
28MHz用の八木アンテナの放射器の長さはほぼいくらか
①3m
②21m
③5m
④12m
解：③
同軸給電線の特性で望ましくない特性は次のうちどれか
①給電線から電波が放射されない
②高周波エネルギーを無駄なく伝送する
③特性インピーダンスが均一である
④給電線で電波が受信できる
解：④
1/4波長垂直接地アンテナの説明で誤っているのはどれか
①固有周波数の奇数倍の周波数にも同調する
②接地抵抗が大きいほど効率がいい
③指向性は水平面内では全方向性（無指向性）である
④電流分布は先端で零、底部で最大となる
解：②
次に挙げたアンテナの給電方法の記述で、正しいものはどれか
①給電点において電圧分布を最大にする給電方法を電圧給電という
②給電点において電流分布を最大にする給電方法を電圧給電という
③給電点において電圧分布を最大にする給電方法を電流給電という
④給電点において電流分布を最小にする給電方法を電流給電という
解：①
波長10mの電波の周波数はいくらになるか
①90MHz
②30MHz
③60MHz
④15MHz
解：②
周波数MHzと波長mの関係は、λ=300/f
波長10mなら、300÷10=30MHz
図電波の波長をλm周波数をf MHzとした時、次式の□内に当てはまる数字はどれか
λ=□/f m
①300
②200
③600
④800
解：①
周波数MHzと波長mの関係は、λ=300/f
波長10mなら、300÷10=30MHz
高さが10mの1/4垂直接地アンテナの固有波長は次のうちどれか
①40m
②3.5m
③20m
④2.5m
解：① 固有波長×1/4=10
給電線に必要な電気的条件で誤っているのはどれか
①給電線から投射される電波が強いこと
②絶縁耐力が十分であること
③導体のオーム損が少ないこと
④誘電体損が少ないこと
解：①
次の記述は、八木アンテナについて述べたもので誤っているのは、次のうちどれか
①導波器の素子数の多いものは指向性が鋭い
②指向性アンテナである
③接地アンテナの一種である
④反射器、放射器および導波器で構成される
解：③
